“无限延伸”的智能LED时光穿梭镜子
来源：3XMaker 发布时间：2019年03月26日“无限延伸”的智能LED时光穿梭镜子
这是一个非常有趣的项目，我花了一个周末来完成它。当把相框和LED灯条连起来之后，就可以用Arduino代码做出多变的炫酷特效。
我最初的想法是使用超声波传感器来感应镜子前面的运动，然后产生相应的LED移动特效。我将超声波传感器安装在相框的背面，但它们的精确度没有达到我的预期。但最终的版本运转起来也还不错！
另一个有趣的特效是相框的背面——固定支架连接到相框的方式，使其背部成一个小角度。这样，使镜子不是直视镜子，而是有一个微小的角度，所以产生了向下的无限延伸效果。整个制作花了几个小时，很有趣。让我们开始吧～
物件清单
1、相框×1
2、窗玻璃UV贴膜×1
3、Arduino Uno×1（或类似的Arduino芯片组）
4、LED灯条×若干（5V）
5、超声波传感器×4
6、排母×若干（可选）
7、电容器×1 （大约100uF到220uF）
8、电阻器×1 （大约200-600欧姆都可以工作）
9、电池组×若干（9V电池）
10、烙铁×1（可选）
11、热熔胶枪×1
12、玻璃切割机×1（如果需要切割镜子或玻璃）
13、连接线×1（CAT5）
14、Dupont压接机×1（可选，但非常实用）
15、3D打印机×1
相框要足够大，以便将LED灯条固定在里面，并为前面的玻璃和后面的镜子留出空间。
在玻璃上贴上UV贴膜
在前面的玻璃上贴上UV贴膜，形成“双向”镜面。
无限延伸镜的工作原理是：灯光会在后面的镜子和前面的“双向”镜子之间反射，视觉上不断地远离“双向”镜子，最后产生无限延伸的效果。
我使用的是银色的窗户UV贴膜，镜面效果非常不错。你也可以尝试不同的颜色，获得其他效果。
按照贴膜附带的说明操作，然后将其贴在前端玻璃的背面即可。我是这样处理贴膜的，首先我将肥皂水涂在玻璃上，再将贴膜切成精确的尺寸（或略小），贴在玻璃上并用刮刀挤出多余的水。让它在一夜之间干燥，你也可以这样试试。
安装LED灯条
测量相框的内部尺寸，并确定四个侧面中每个侧面需要多少个LED灯条。如果每侧LED灯的数量是奇数，将更方便。如果是奇数的LDE灯，就会有一个LED灯成为这一侧的中心。
一旦确定每侧需要多少个LED灯，请仔细切割LED灯条，确保只切割指定位置并保持最终切割部件的正确极性。
切割LED灯条后，将它们安装到相框中，并仔细测量需要多少连接线才能在角落中重新连接它们。
在LED灯条的起始位置焊接上一条用于连接 Arduino 的引线。所有引线都从后面的镜子穿出来。
在正确切割和焊接LED灯条之后，将LED灯粘贴到框架上，将它们安装在相框内部。在LED灯条的关键位置涂上热熔胶用于固定。需要特别注意相框的角落，因为那里容易松散。
为超声波传感器部署软件
将超声波传感器连接到这个项目的方法有很多种。我是通过将电线引线连接到母排的4个引脚上，然后将其头部用热熔胶粘到框架的背面。这样方便我随时插入或移除超声波传感器。
在每个排头上使用4条不同颜色的电线，并将顺序保持与相框周围完全相同。我们稍后将所有5V和GND线连接在一起，每组ECHO，TRIGG线连接到Ardiuno。在将电线焊接到接头之后，我在每个接头上添加了一小块收缩管。
或者，超声波传感器也可以直接焊接到电线上并安装在相框上。
安装镜子和背板
将超声波传感器头部粘合后，是时候将镜子粘贴到相框的背面并安装到位。如果你的镜子太大，请使用玻璃切割器将其切割成正确的尺寸。
我的相框是使用框架中的凹槽来固定背部，然后使用两个小金属钩将其固定到位，使我的背部略微倾斜。你的设计可能会有所不同。
使用热熔胶时，在背面涂上几大块胶水，然后将镜子安装到位。镜子粘合后，将电线绕在电线周围并将其连接到框架上。如有必要，在每个角落涂抹少量热熔胶。
在安装背板之前，最好先测试一下LED灯条，确保所有接线都正确无误。此外，确保在连接之前将LED线引线从背面拉出，因为我们的下一步将需要这些引线。
连接 Arduino 和超声波传感器
1、整理所有超声波传感器的GND线，并在将它们全部焊接在一起之前添加一节超软的导线。将导线插入 Arduino UNO。对所有超声波传感器的5V导线以类似的方式插入Arduino。
2、LED灯条的GND和5V自己需要一个100-200uF的电容。确保正确的极性，电容的负极在GND线上。我使用与传感器相同的线和技术将其焊接在一起。
3、在LED灯条的DATA线上，串联一个200-500欧姆的电阻。这将确保我们的LED灯带不会产生电流涌入，导致我们的第一个LED烧坏。在所有连接处添加热缩管。下一步显示电路图是否有用。
完成所有接线后，将每根线连接到Arduino。 GND接到GND，5V接到5V，LED数据接到PIN 10，传感器接到PIN 2-9。
我用压接器将杜邦线的尾部添加到每根电线上。如果你没有压接器，可以将连接线焊接到每根电线上或将它们焊接到插头引脚中。
电路图
这是我设计的电路图。看可能看起来很复杂，其实它只有4个传感器，每个传感器有4根电线，还有LED灯条。
Arduino 源代码
我选择在传感器周围制作一个带有脉冲LED的橙色中心点，用于测量最近的物体。当然，既然你都有了传感器和基本代码，你可以做一些完全不同的事情。
需要注意：
使用 Adafruit NeoPixel 库，确保安装正确。
传感器的确切顺序及它们的针脚顺序。
调整相框使用的总像素数。
根据需要调整颜色。
在代码中配置好“角”所在的位置，它们是盒子每一侧的中心点。
3D打印支架和安装电池

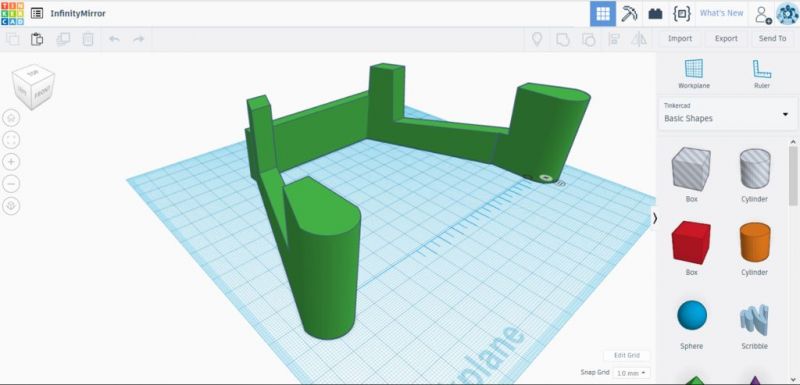

由于背面的 Arduino 和电池不适合贴在墙上，所以我设计一个简单的3D打印支架。我的版本经过4次修改。底部配有超声波传感器的安装空间，同时可以紧紧固定相框。
将 Arduino 和电池组粘贴到框架的背面，完成！
最后，希望你喜欢这个项目，收集材料制作一套吧！
