DataLITE 无线可穿戴传感器人体生物力学数据采集系统

DataLITE 无线可穿戴传感器生物力学数据采集系统

关键词：生理数据采集，可穿戴传感器，DataLITE

产品简介：

DataLITE系统采用可穿戴技术，允许用户在任何环境中自由运动的同时，使用各种传感器对生理数据进行采集。 DataLITE系统由无线数据接收器、无线传感器和软件三个部分组成，设置方便且操作简单。采用渐进式跳频的无线传输方案，确保数据传输的稳定性与准确性。

更多生物力学数据测量采集与分析解决方案@南京合越智能,www.3xmaker.com

主要采集数据：

EMG（肌电图）

动态关节运动角度

动态加速度（如震动）及静态加速度（如重量）

肌肉力量

其他生理参数

适用研究领域：

产品优势与特色：

完全无线传感器

一个接收器可同时连接16个传感器，可同步采集多达24个模拟通道和12个数字通道的数据

一台电脑可同时连接使用4个接收器

全中文软件操作界面

提供完整的使用教程，支持与其他设备同步

DataLITE无线数据接收器：

 DataLITE有三种接收器类型供选择。每种接收器都能够采集记录多达24个模拟和12个数字通道的数据。

如果需要更多的通道，则可在同一环境中同时使用两个或多个接收器。

EXPLORE

DataLITE EXPLORE 是一套可穿戴设备，可通过使用各种无线传感器对多通道的EMG、动态关节运动、加速度和其他生理参数的进行采集记录。无论是正常测试距离范围以内还是以外的数据，都能被采集和记录以供分析。

✔ 完全便携的无线数据记录仪

✔ 以图形轨迹或工程单位显示实时数据

✔ 数据存储于SD卡或实时发送到电脑进行分析

参数

ADVANCE

DataLITE ADVANCE是一款台式设备，拥有PIONEER的所有功能，增加了模拟输出接口，用于输出每个无线数据通道的信号。用户可以将模拟输出直接连入第三方系统，连接操作非常简单，数据传输既准确又稳定。

✔ 24个模拟和12个数字传感器输出

✔ 通过简单地操作可将DataLITE传感器数据传输到第三方设备，例如基于摄像头的运动捕捉系统

✔ 已知到第三方仪器有100 mS的确切延迟

✔ 可独立使用的系统。在配置好后，可将DataLITE ADVANCE与计算机断开连接，用作一个独立的模拟输出单元

参数

DataLITE PIONEER 是利用无线加密数据收发器以供DataLITE传感器和电脑进行通信的基本接口。数据可以直接在电脑端软件上显示和保存，也可以传输到第三方软件。用户可以在Biometrics的分析软件中作数据分析，也可导出后在其他软件中进行分析。

✔ 可与24个DataLITE传感器通道进行通信

✔ 典型的工作环境中，通讯范围可达到30米

✔ 可以在同一工作环境中设置使用多个DataLITE系统

✔ 可提供非医疗或医疗专用设备，并享有两年保修

DataLITE无线传感器包括：

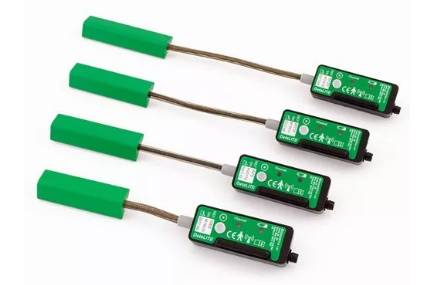

无线双轴测角计(W系列)

更多生物力学数据测量采集与分析解决方案@南京合越智能,www.3xmaker.com

DataLITE的无线双轴测角计用于对两个平面上的关节角度的动态测量。

采集到的数据直接传输到电脑用于实时显示和分析，并且还可以设置为实时传输到第三方应用程序中。

动态关节测角计可以单独使用，亦可搭配其他DataLITE传感器使用。

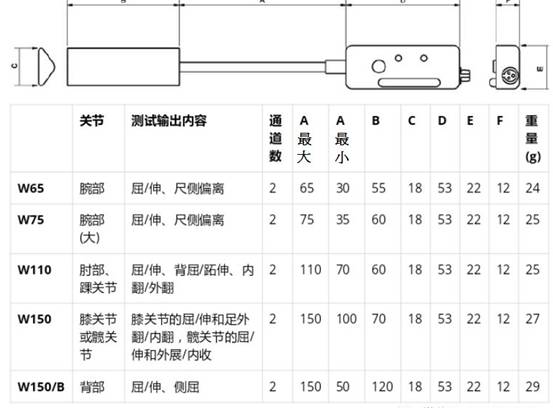

参数(mm)

无线单轴转轴测角计(Z系列)

用于测量一个平面上的旋转角度。

例如：测量前臂的内旋/外旋或者颈部的轴性旋转。

如果转轴测角计在X-X或Y-Y同一个平面内弯曲，输出的角度不变。

所有的转轴测角计的功能都是一样的，只是尺寸不同。

参数

无线EMG(LE230)

无线EMG传感器提供卓越的信号质量，体积小巧且易于使用。

带宽为10-490 Hz，内置x1000倍的增益放大器和无线发射器。

EMG数据可以作为完整DataLITE系统的一部分与其他传感器进行实时采集和同步传输。

无线加速度计(ACL500)

ACL500是测量动态加速度（即振动）和静态加速度（即重力）的精密3轴无线加速度计。

 测量范围为±16G（±156.91 m / s2），采集到的数据可实时传输到电脑，便于与关节角度数据、EMG或其他数据同步。

手持式触发开关(IS6LED)

IS6LED手持触发开关为用户提供了一个可以使DataLITE与Biometrics的DataLOG系统或其他第三方系统（如Vicon或Qualisys运动捕捉分析系统）准确同步的解决方案。

通过使用触发开关，可以准确地同步使用DataLITE和其他记录系统进行记录。触发开关可以用作事件标识器，也可以用作远程启动控制器控制采集开始和停止。

无线接触开关(FS2)

更多生物力学数据测量传感器与分析解决方案@南京合越智能,www.3xmaker.com

无线接触开关提供数字信号的输入，在使用时需插入一个DataLITE无线测角计。

例如，将测角计安装在脚踝上，并将接触开关安装在脚上，这样容许研究者调校步态参数（脚跟着地，脚掌着地，脚跟离地，脚趾离地）与脚踝关节的动态运动。

AD2无线适配器用来连接以下负载/力测量传感器:握力计，捏力计，肌力计，压力板和称重传感器等，将传感器采集到的数据通过无线通讯发送到电脑。

▲ 无线综合功能康复评估与运动控制训练系统 (E Link)

负载/力测量传感器插入AD2后，所采集的数据可以作为完整DataLITE系统的一部分与其他DataLITE传感器实时同步。

————————————————————————————————————

DataLITE系统的组成：

无线数据接收器(PIONEER, ADVANCE 或EXPLORE)

充电适配器

无线测角计

无线EMG传感器

无线加速度传感器

无线手持式触发开关

接触开关

无线适配器及测力传感器

管理和分析软件

模拟和数字输出电缆
